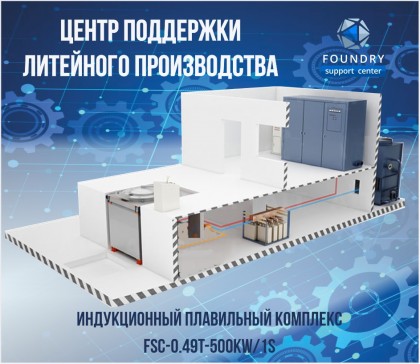

Индукционный плавильный комплекс (ИПК) модели FSC‑0.49T‑500KW/1S — промышленное оборудование для выплавки металлов в литейных цехах металлургических и машиностроительных предприятий.

Разберём его устройство, принцип работы и ключевые характеристики.

Технические характеристики
Ёмкость тигля: 0,49 т.
Мощность шкафа выходной мощности: 500 кВт.
Максимальный угол наклона плавильного узла: 95∘.
Тип охлаждения: закрытая станция (градирня).
Режим работы: непрерывный (оптимальный), переодический.

Ключевые преимущества

Высокая производительность. Ёмкость комплекса — 0,49 т, мощность шкафа выходной мощности — 500 кВт. Это позволяет быстро и эффективно выполнять плавку.
Продвинутая система охлаждения. Закрытая станция охлаждения (градирн) и медным теплообменником обеспечивает стабильную работу даже при интенсивных нагрузках.
Автоматизация процессов. Оптимальный вариант — непрерывный режим, который максимизирует производительность.
Гибкость в настройке. Возможность регулировки напряжения и частоты позволяет точно контролировать процесс плавки.
Продуманная конструкция. Все узлы и агрегаты спроектированы для удобства обслуживания и ремонта без остановки техпроцесса.
Что входит в комплект?
шкаф выходной мощности 500 кВт с конденсаторной батареей;
плавильный узел (стальной корпус) с индуктором;
шаблон тигля;
редуктор наклона;
пульт управления наклоном печи;
кабель водяного охлаждения (4 шт./комплект);
градирня закрытого типа;
расширительный бак;
шкаф управления градирней.

Как это работает?
Процесс плавки максимально прост и эффективен:
Загрузка шихты в тигель.
Подача питания повышенной частоты от тиристорного преобразователя к индуктору и конденсаторной батарее.
Разогрев и плавка шихты за счёт переменного поля индуктора.
Дозагрузка шихты по мере расплавления.
Разливка металла при достижении нужной температуры: печь наклоняется на угол 95∘ с помощью мотор‑редуктора.
Возврат электропечи в исходное положение после слива металла.

Особенности:

Водоохлаждаемый индуктор. Изготовлен из высококачественной электротехнической меди с изоляционным покрытием, устойчивым к высоким температурам и нагрузкам.
Медный теплообменник. Обеспечивает высокоскоростной отвод тепла и эффективный теплообмен.
Система защиты преобразователя. Предохраняет силовую электронику от перенапряжения, замыкания и других нештатных ситуаций.
Конденсаторная батарея. Повышает коэффициент мощности системы, имеет компактные размеры благодаря водоохлаждаемым блокам высокой ёмкости.
Универсальность. Подходит для выплавки стали, чугуна и цветных металлов.
Надёжность. Высококачественные материалы и продуманная конструкция гарантируют долгий срок службы.
Эффективность. Технология плавки токами средней частоты обеспечивает быстрый и равномерный нагрев.
Безопасность. Многоуровневая система защиты предотвращает аварийные ситуации.
Удобство управления. Дистанционный пульт позволяет контролировать процесс из любой точки цеха.

Индукционный плавильный комплекс FSC‑0.49T‑500KW/1S сочетает современные технологии и проверенную надёжность, обеспечивая стабильное производство металла высокого качества.
